1. Herramientas de transformación

Las herramientas de transformación nos van a permitir modificar las imágenes a nuestro antojo, de forma que podremos recortar, rotar, escalar, inclinar, aplicar perspectiva e incluso voltear la imagen con la que estemos trabajando. En esta unidad vamos a ver todas estas herramientas, pero nos saltaremos dos herramientas de transformación (mover y alinear) que se verán junto con las capas.

2. Herramienta de rotación

GIMP dispone de herramientas para aplicar giros a las imágenes dentro del menú Imagen → Transformar. Con esta herramienta podemos rotar una imagen o selección sobre un eje.

2.1. Rotación predeterminada

En ocasiones, tenemos fotos "giradas" o "tumbadas", por lo que debemos aplicar un giro para ponerlas en su posición correcta. GIMP dispone de 3 giros preestablecidos dentro del menú Imagen → Transformar:

• Rotar 90º en sentido horario. Gira la imagen hacia la derecha 90º.
• Rotar 90º en sentido antihorario. Gira la imagen hacia la izquierda 90º.
• Rotar 180º. Gira completamente la imagen, colocándola patas arriba.

Descargar imagen

• Descarga del portal la imagen de la portada de la iglesia. DESCARGAR
• Abre la imagen en GIMP.

Rotar imagen

La imagen está tumbada, por lo que debemos ponerla recta para trabajar y verla bien.

• Ve al menú Imagen → Transformar y prueba las tres opciones predefinidas. Recuerda que si quieres deshacer la última operación realizada puedes utilizar la combinación de teclas Ctrl+Z.

Imagen original	Imagen original rotada 90º en sentido horario	Imagen original rotada 90º en sentido antihorario	Imagen original rotada 180º

2.2. Rotación personalizada

GIMP nos permite también realizar una rotación personalizada, es decir, no hace falta que se rote a 90º o 180º.

• Seleccionamos la herramienta de Rotación y hacemos clic en la imagen y para comenzar a rotarla mantenemos pulsado el botón del ratón sobre la imagen y la arrastramos.

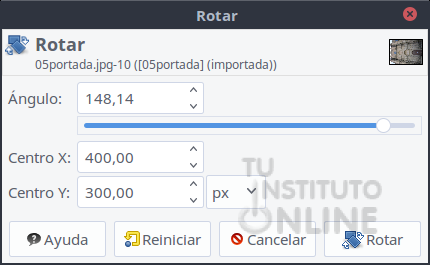

• Aparece el cuadro de diálogo Rotar, que especifica el ángulo de rotación (una cifra positiva indica un giro de la imagen en el sentido de las agujas del reloj; una cifra negativa un giro de la imagen en sentido antihorario de las agujas del reloj) y el punto sobre el que gira la imagen. Se puede modificar el centro de giro arrastrando el círculo con una cruz que aparece al centro de la imagen o por medio del cuadro de diálogo (centro X y centro Y).
• También se puede ajustar la rotación modificando el ángulo en el cuadro de diálogo, o desplazando la barra que aparece justo debajo del ángulo.

• Para que gire la figura, hacemos clic en el botón Rotar y se aplicarán los cambios.

Rotación personalizada

Pero GIMP nos permite también realizar una rotación personalizada, es decir, no hace falta que se rote a 90º o 180º.

• Selecciona la herramienta de Rotación.

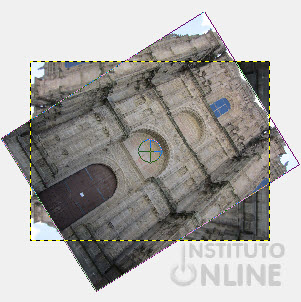

• Gira la imagen. Por ejemplo:

• Haz clic en el botón Rotar.

• Deshaz la última rotación aplicada (Ctrl+Z) y deja la imagen como estaba originalmente.
• Para acabar, deja la imagen original rotada 90º en sentido horario (menú Imagen → Transformar → Rotar 90º en sentido horario):

3. Herramienta de escalado

Una vez que tenemos la imagen en la posición correcta, vamos a utilizar otra herramienta, la de escalado. Esta herramienta modifica el tamaño de la imagen, de una selección o ruta.

Podemos seleccionar la herramienta de varias maneras:

• En el menú Herramientas → Herramientas de Transformación → Escalar.
• Pulsando sobre el icono de la heramienta en la caja de herramientas.
• Usando la combinación de teclas Mayús+T.

Escalar imagen

Nuestra imagen es un poco grande y queremos hacerla más pequeña.

• Selecciona la herramienta de Escalado.

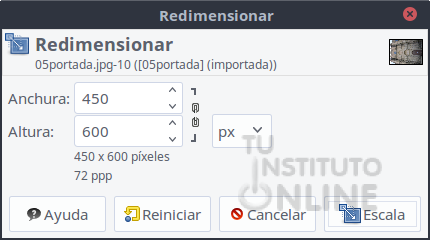

• Haz clic sobre la imagen. Aparece el cuadro de diálogo Redimensionar mostrando las medidas de la imagen en píxeles.
• Para escalar la imagen de forma proporcional manten presionada la tecla Ctrl mientras arrastras alguno de los cuadraditos que enmarcan la imagen en las esquinas de la misma. A medida que mueves arrastrando el ratón sin soltar el botón izquierdo puedes obervar que en el cuadro de diálogo "Redimensionar" se van actualizando los valores de Anchura y Altura.
• Haz que la imagen tenga una Anchura de 450 píxeles y una Altura de 600, o valores similares.
• Cuando tengas la imagen como queremos, pincha en el botón Escala.
• Una vez escalada la imagen, queda un espacio libre representado por cuadrados grises a modo de tablero de ajedrez. Estos cuadros indican transparencia.
• Por ejemplo:

Otra forma de realizar el escalado es modificar directamente los valores en el cuadro de diálogo Redimensionar. Además, podemos hacer uso de la cadena que aparece junto a los valores de anchura y altura, de tal forma que si queremos mantener las proporciones debe tener el aspecto de cadena cerrada y, si no queremos mantenerlas, la cadena debe estar abierta .

4. Herramienta de recorte

Con esta herramienta podemos recortar una imagen o parte de ella y, al mismo tiempo, redimensionarla y girarla si es preciso.

Se trata, también, de una herramienta de selección en tanto que sólo hace selecciones rectangulares. Podríamos decir que se trata de la más definitiva del grupo, ya que todos aquellos píxeles que queden seleccionados dentro de los límites de este "recorte" se quedarán en la imagen, mientras que todos aquellos píxeles que queden fuera desaparecerán para siempre.

Podemos seleccionar la herramienta de varias maneras:

• En el menú Herramientas → Herramientas de Transformación → Recortar.
• Pulsando sobre el icono de la heramienta en la caja de herramientas.
• Usando la combinación de teclas Mayús+C.

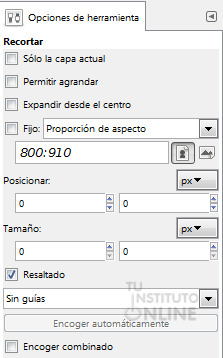

4.1. Opciones de herramienta

A la hora de recortar una imagen, esta herramienta nos ofrece varias opciones que podemos utilizar:

• Sólo la capa actual. Si seleccionamos esta opción sólo recortaremos la capa activa.
• Permitir agrandar. Esta opción permite que el recorte ocupe parte exterior de los contornos de la imagen o capa.
• Expandir desde el centro. Permite que el punto en el que se haga clic se convierta en el centro de la selección (equivale a presionar la tecla Ctrl después de hacer clic).
• Fijo. Este menú le permite limitar la forma de la selección del recorte de diferentes formas:
  • Proporción de aspecto. Esta opción le permite diseñar y modificar el tamaño de la selección mientras se mantiene fija la relación de aspecto que aparece en la casilla. Por defecto, la relación es de 1:1 (por lo que tenemos un cuadrado). Si introducimos, por ejemplo 2:1 la selección que hagamos tendrá el doble de anchura que de altura.
  • Anchura. Podemos elegir la anchura que deseemos para la selección.
  • Altura. Podemos elegir la altura que deseemos para la selección.
  • Tamaño. Con esta opción podemos especificar una altura y anchura determinada para la selección.
• Posicionar. Nos indica las coordenadas de la selección y podemos modificarlas a mano.
• Tamaño. Nos indica el tamaño de la selección para el recorte y podemos modificarlas a mano.
• Resaltado. Si se habilita esta opción el área seleccionada se destaca al enmarcarse con una máscara que rodea a la selección.
• Guías. Para facilitar la creación de la selección, mediante este menú se puede seleccionar diferentes tipos de guías.
• Encoger automáticamente. Esta opción le permite realizar un “encogido automático” a la figura más cercana que hayamos enmarcado dentro de la selección (que se encuentre en la misma capa).
• Encoger combinado. Permite utilizar la información de los píxeles visibles de la imagen (no sólo de la capa activa).

Recortar imagen

Ahora tenemos la imagen escalada a 450x600 pero nos sobra la parte que muestra los cuadrados grises. Si lo que realmente queremos es quedarnos sólo con la imagen y desechar el resto, podemos utilizar la herramienta de recorte.

• Selecciona la herramienta de Recorte.
• Para recortar, haz clic en una esquina de la zona a recortar y, manteniendo pulsado el botón izquierdo del ratón, arrástralo en diagonal para formar un marco de selección. Si una vez realizada la selección para recorte quieres modificarla, puedes hacerlo redimensionando la selección desde las esquinas o los lados.
• Selecciona sola la imagen de la fachada, de forma que no se vean los cuadros grises. Por ejemplo:

• Cuando tengas la zona seleccionada para recortar, haz clic sobre la selección para producir el recorte. Por ejemplo:

5. Herramienta de inclinación

Con esta herramienta podemos inclinar una imagen o una selección de la misma. Por ejemplo, una inclinación horizontal moverá la parte superior hacia la derecha y la parte inferior hacia la izquierda (no es una rotación, la imagen se distorsiona). Arrastrando el puntero del ratón sobre la imagen se distorsiona, horizontal y verticalmente, siguiendo la dirección dada por el puntero del ratón.

Cuando queramos fijar la modificación, pulsaremos sobre el botón Cizallar en el cuadro de diálogo para realizar la operación.

Podemos seleccionar la herramienta de varias maneras:

• En el menú Herramientas → Herramientas de Transformación → Inclinar.
• Pulsando sobre el icono de la heramienta en la caja de herramientas.
• Usando la combinación de teclas Mayús+S.

Inclinar imagen

Vamos a inclinar nuestra imagen (la que hemos recortado anteriormente).

• Selecciona la herramienta de Inclinación.
• Haz clic sobre la imagen y arrastra el ratón hacia la derecha.

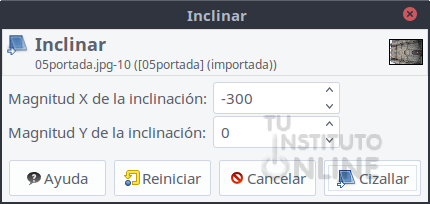

• En el cuadro de diálogo Inclinar, escribe el valor de -300 en la Magnitud X de la inclinación.

• Haz clic en el botón Cizallar. Obtendrás la misma imagen, pero inclinada.
• Por ejemplo:

• Prueba distintas inclinaciones.
• Finalmente, deja la imagen recta, sin ninguna inclinación. Deshaz los cambios.

6. Herramienta de perspectiva

Esta herramienta nos permite cambiar la perspectiva de una imagen o una selección de la misma.

Cuando pulsamos sobre la imagen, aparece un marco rectangular o rejilla con un manejador en cada una de las cuatro esquinas. Moviendo éstos mediante pulsar y arrastrar, modificamos la perspectiva. Al mismo tiempo, aparece el diálogo Perspectiva con información de la transformación, que permite validar la transformación. La zona seleccionada puede ser movida pinchando y arrastrando el círculo que aparece en el centro. Cuando queramos fijar el cambio debemos hacer clic en el botón Transformar.

Podemos seleccionar la herramienta de varias maneras:

• En el menú Herramientas → Herramientas de Transformación → Perspectiva.
• Pulsando sobre el icono de la herramienta en la caja de herramientas.
• Usando la combinación de teclas Mayús+P.

Aplicar perspectiva

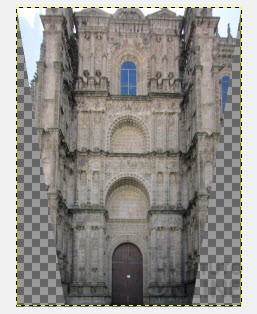

Vamos a aplicar una perspectiva a nuestra imagen. Si te fijas en la imagen, puedes ver que la fotografía está tomada desde abajo y que, por tanto, la propia fotografía incluye una perspectiva que hace que la parte superior se vea más pequeña que la inferior. Vamos a intentar corregir esa deformación de la imagen usando la perspectiva. Nuestro objetivo es que la imagen parezca que se ha realizado de frente y no desde abajo.

• Selecciona la herramienta de Perspectiva.

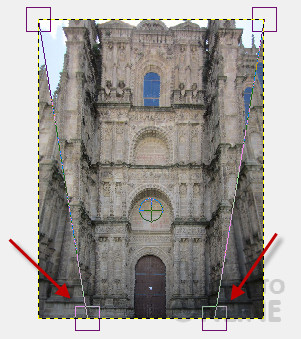

• Haz clic sobre la imagen y desplaza los dos cuadrados de las esquinas inferiores hacia el centro, tal como ves en la imagen de la derecha.

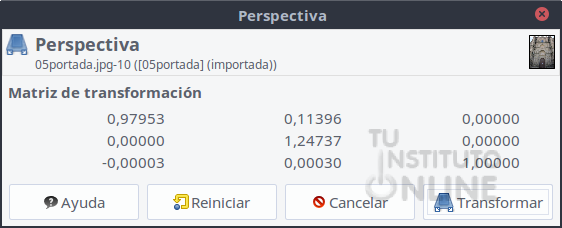

• Al mover los puntos, se muestra el diálogo Perspectiva con valores que van cambiando conforme desplazemos dichos puntos. La siguiente imagen es solo un ejemplo, es decir, puedes aplicar los valores que desees:

• Haz clic en el botón Transformar y verás que ahora la imagen parece tomada de frente.
• Recorta la zona que transparente (la de los cuadrados grises) con la herramienta de recorte.

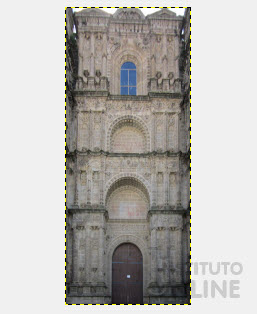

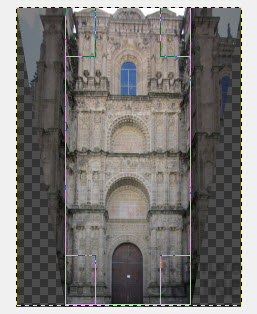

• El resultado lo puedes ver en las imágenes que siguen:

Exportar imagen

• Exporta la imagen como “recperspectiva.jpg”.
• Ve al menú Archivo → Cerrar vista. En la ventana que se muestra, haz clic en el botón Descartar Cambios.

Subir el archivo

• Sube el fichero "recperspectiva.jpg" a la plataforma.

7. Herramienta de volteo

Esta herramienta invierte la imagen o parte de ella. Tiene sólo dos opciones de volteo: Horizontal y Vertical. Mediante la inversión podemos crear reflejos. Hay que tener muy claro que no es lo mismo rotar una imagen 180º que voltear la imagen veticalmente.

Podemos seleccionar la herramienta de varias maneras:

• En el menú Herramientas → Herramientas de Transformación → Voltear.
• Pulsando sobre el icono de la heramienta en la caja de herramientas.
• Usando la combinación de teclas Mayús+F.

7.1. Ejemplo de volteo de una imagen

Vamos a practicar con una imagen para ver los distintos tipos de volteo y la diferencia con la rotación.

Descargar imagen

• Descarga del portal la imagen de la estatua. DESCARGAR
• Abre la imagen en GIMP.

Voltear imagen

• Selecciona la herramienta de Volteo.
• En las opciones de la herramienta selecciona como tipo de volteo el Horizontal.
• Haz clic sobre la imagen. Verás que ahora la estatua mira hacia el otro lado.
• Si vuelves a hacer clic en la imagen, ésta volverá a mirar hacia la derecha, es decir, como estaba al principio.
• Vamos a hacer ahora lo mismo, pero volteando verticalmente. Elige la opción Vertical y haz clic en la imagen.
• Ahora la imagen está boca abajo. Haz clic otra vez sobre la imagen y volverá a su estado normal.

Imagen original	Imagen volteada horizontalmente	Imagen volteada verticalmente

7.2. Voltear verticalmente vs Rotación de 180º

Para acabar vamos a comprobar la diferencia entre voltear verticalmente y rotar una imagen 180º, ya que no es lo mismo.

• Si no lo has hecho antes, deja la imagen como estaba originalmente.
• Haz las dos operaciones (primero voltear verticalmente y luego rotar 180º) y fíjate muy bien. ¿Ves la diferencia? Si quisieras simular que la imagen se refleja en el mar, ¿cúal de las dos herramientas utilizarías? Lógicamente, el volteo, ya que es el que produce el efecto real de reflejo.

Imagen original	Imagen original
Imagen volteada verticalmente (Efecto de reflejo REAL)	Imagen rotada 180º grados (Efecto de reflejo NO REAL)

• Ve al menú Archivo → Cerrar vista. En la ventana que se muestra, haz clic en el botón Descartar Cambios.

Vamos a aplicar las herramientas de transformación sobre otra imagen.

Descargar imagen

• Descarga del portal la imagen del reloj. DESCARGAR
• Abre la imagen en GIMP.

Aplicar transformaciones

Vamos a hacer que se vea bien, eliminando la perspectiva que tiene la imagen. Más o menos lo mismo que has hecho con la imagen de la portada durante esta unidad. Tienes que seguir los pasos siguientes:

• Verás que está girada. Rótala 90º para que quede bien. Menú Imagen → Transformar → Rotar 90º en sentido horario.

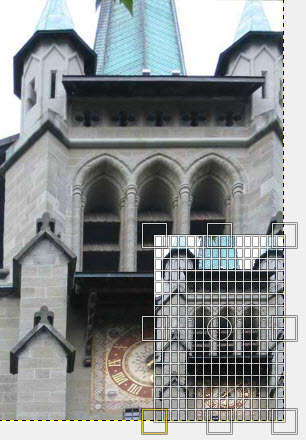

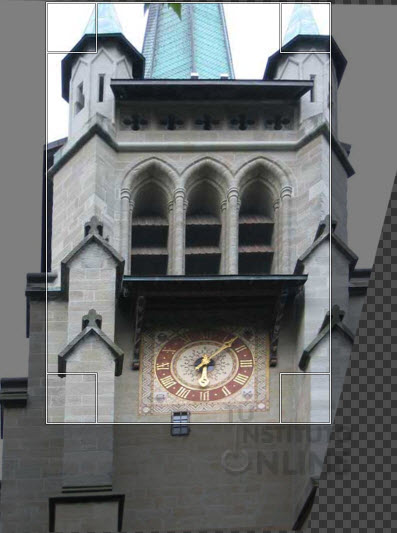

• Aplica perspectiva para corregir la que tiene la imagen y simular que la torre está recta. Elige los valores que desees. Por ejemplo:

• Recorta la imagen para que no se vean los cuadros grises que indican transparencia. Por ejemplo:

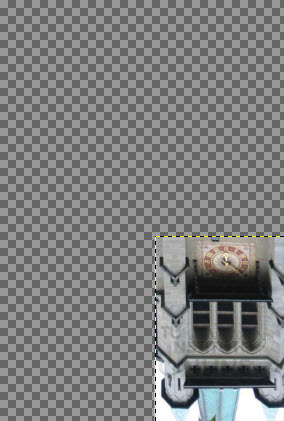

• Escala para hacer la imagen más pequeña. Elige los valores que desees. Por ejemplo:

• Por último, voltea verticalmente la imagen (opción Vertical).

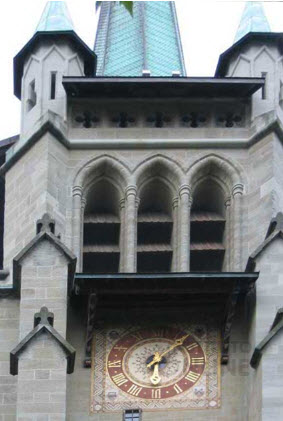

• Debe quedar similar a la imagen siguiente:

Exportar imagen

• Exporta la imagen como “reloj.jpg”.
• Ve al menú Archivo → Cerrar vista. En la ventana que se muestra, haz clic en el botón Descartar Cambios.

Subir el archivo

• Sube el fichero "reloj.jpg" a la plataforma.
