Manejando adecuadamente las capas en GIMP, se pueden convertir figuras planas en atractivos diseños con relieve y texturas. Usando esta técnica se pueden crear efectos con varias texturas dentro del mismo archivo. Las capas de luces y sombras darán siempre el efecto de relieve.
Todos los ejercicios que vamos a realizar tendrás que subirlos en el mismo lugar de la plataforma.
Es recomendable que pruebes a modificar los distintos parámetros de los filtros para comprobar cómo afecta cada uno de ellos al resultado.
Ejercicio
Descargar imagen
Descarga del portal la imagen del escudo de ajedrez. DESCARGAR
Abre la imagen en GIMP.
Aplicar filtros. Efecto relieve
Vamos a crear las capas para el efecto de relieve.
Haz clic en la capa de fondo y con el botón derecho del ratón elige la opción Duplicar capa. Renombra la capa como “Luces”.
Haz clic en la capa “Luces”.

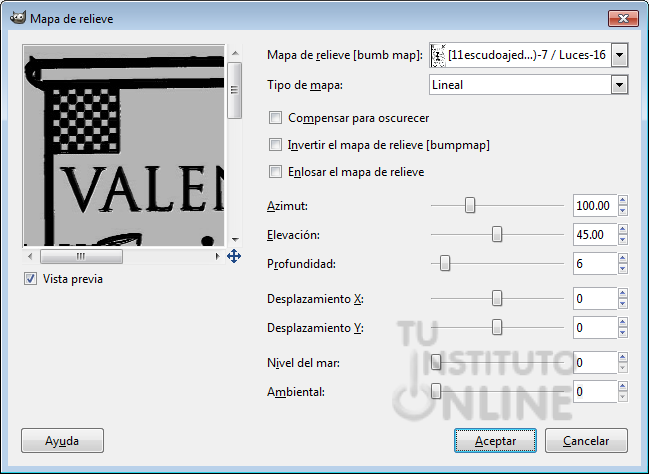

Ve al menú Filtros → Mapa → Mapa de relieve. con una profundidad de 6 píxeles, una elevación de 45 y un azimut de 100. Desmarca la opción Compensar para oscurecer.
Haz clic en Aceptar.
Aplicar filtros. Colores
Duplica la capa “Luces" y renombra la nueva capa como "Sombras".
Haz clic en la capa “Sombras”.
Ve al menú Colores → Invertir.

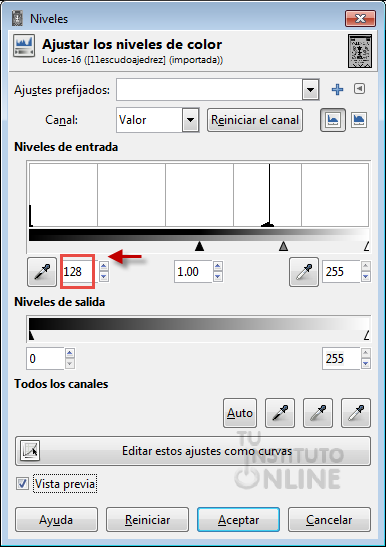

Primero en la capa "Luces" y después en la capa "Sombras", aplica la opción Colores → Niveles. Establece un valor de 128 en Niveles de Entrada. Haz clic en el botón Aceptar.
Invierte la capa "Sombras" con Colores → Invertir.
Aplicar en ambas capas ("Luces" y "Sombras") la opción Filtros → Difuminar → Desenfoque (blur).
Integrar las texturas al escudo
Crea dos capas nuevas con fondo transparente y colócalas entre la capa de fondo y las capas "Luces" y "Sombras". Renombra las capas nuevas como "Textura madera" y "Textura mármol".
Haz clic en la capa “Textura madera”.
Vamos a rellenar esta capa con una textura de madera.
Selecciona la herramienta Relleno (bote de pintura) y la opción Relleno con patrón. Elige un patrón madera (por ejemplo Wood #1). Deja por defecto la opacidad al 100%.
Repite los pasos anteriores pero ahora en la capa “Textura mármol”. Elige un patrón mármol (por ejemplo Pink marble).
Creación de mascarilla en el escudo
Haz un duplicado de las capas "Textura madera" y "Textura mármol". Deja el nombre que aparece por defecto.
Haz clic en la capa de fondo.
Selecciona toda la capa con el menú Seleccionar → Todo. Copia la selección con Editar → Copiar.
Haz clic en la capa "Copia de Textura madera".
Crea una mascarilla con Capa → Máscara → Añadir máscara de capa. Deja los valores por defecto y haz clic en Añadir.
Pega en la mascarilla la copia del escudo original con Editar → Pegar. Después, ve al menú Capa → Anclar la capa.
Invierte esta copia en la mascarilla con Colores → Invertir.
Repite los pasos anteriores pero ahora en la capa "Copia de Textura mármol".

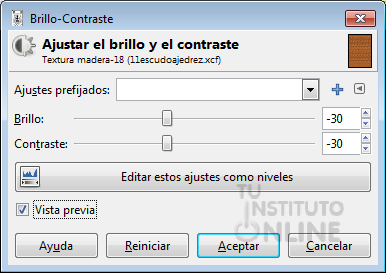

Oscurece las capas "Textura madera" y "Textura mármol" con Colores → Brillo y contraste. Brillo: -30 y Contraste: -30.
Haz clic en Aceptar.
Combinar el efecto de relieve con las texturas
Ve a la capa "Luces".
En la paleta de capas, elige la modalidad de combinación Blanquear y reduce la opacidad al 70%.

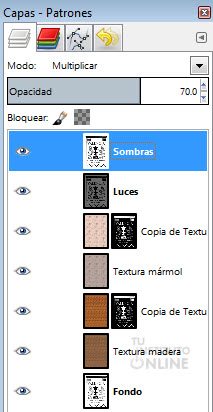

En la capa "Sombras", escoge la modalidad Multiplicar y fija la opacidad al 70%.
Sugerencias
Para poder apreciar el efecto de relieve, se dejarán visibles sólo las capas correspondientes a una sola de las texturas y las capas de luces y sombras.
El resultado puede ser como el que se muestra a continuación:
Guardar imagen
Guarda la imagen como “escudorelieve.xcf”. Nos aseguramos de poner el formato de GIMP (.xcf) para no perder las capas.
Exportar imagen
Exporta la imagen de la textura de madera dentro de tu directorio de GIMP como “relievemadera.jpg”.
Exporta la imagen de la textura de madera dentro de tu directorio de GIMP como “relievemarmol.jpg”.
Cierra la imagen descartando los cambios (sin guardarlos).
Subir las imágenes
Sube el fichero "relievemadera.jpg" a la plataforma.
Sube el fichero "relievemarmol.jpg" a la plataforma.
