En la práctica de hoy vamos a realizar un efecto que nos puede servir para muchas situaciones. Vamos a tomar una imagen plana y vamos a simular que tiene dobleces, como si la hubiéramos doblado en cuatro partes y la tuviéramos guardada en un bolsillo.
El resultado de nuestra práctica será el siguiente:

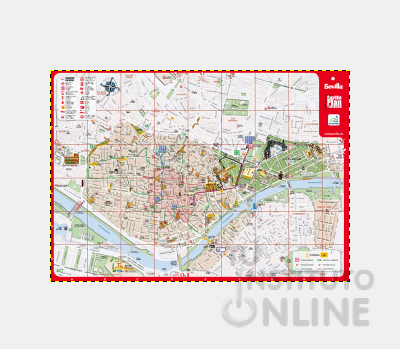

Antes
Después
Ejercicio
Primero de todo descargamos la imagen mapa.jpg, que es con la que vamos a trabajar.

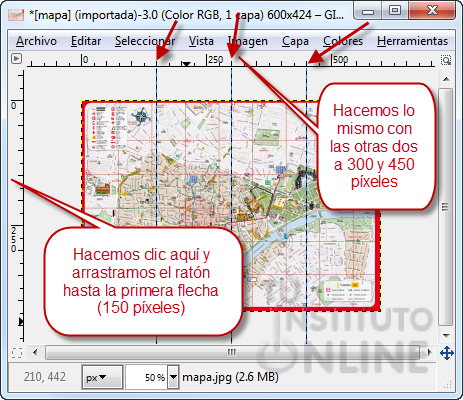

Vamos a mostrar tres guías que dividirán la imagen en 4 partes de 150 píxeles cada una de anchura. Para mostrar una guía deberemos hacer clic en la regla que aparece en la izquierda y sin soltar arrastraremos hasta la posición de la regla horizonta de 150 píxeles.

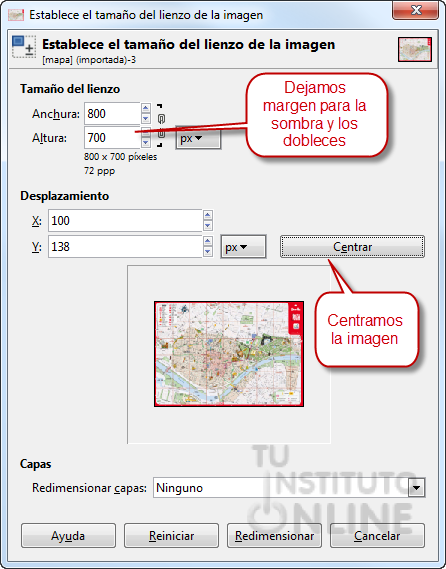

El siguiente paso es dejar más espacio en el lienzo. Vamos al menú Imagen → Tamaño del lienzo. Fijaremos un tamaño de 800 x 700 y centraremos la imagen en el lienzo. Hacemos clic en Redimensionar.
Hacemos que la parte nueva del lienzo sea transparente mediante el menú Capa → Transparencia → Añadir canal alfa.
Hacemos que la capa ocupe toda la imagen con el menú Capa → Capa a tamaño de imagen.

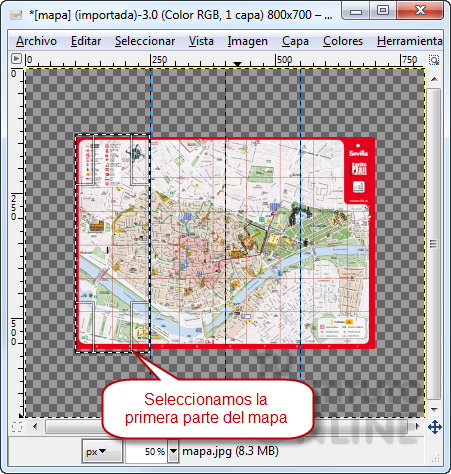

Seleccionamos la primera parte de la imagen con la herramienta de selección de rectángulos .

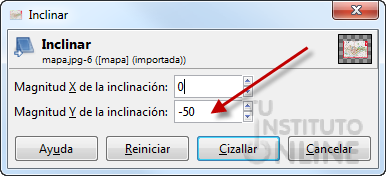

Con la herramienta de inclinar fijamos una inclinación de Magnitud Y -50, y hacemos clic en el botón de Cizallar.

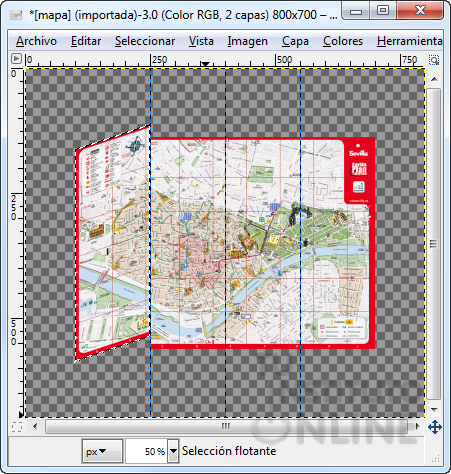

Anclaremos la capa flotante que nos habrá aparecido con el botón .
Ahora tendremos que repetir el paso con la tercera parte del mapa. El resultado será el siguiente:

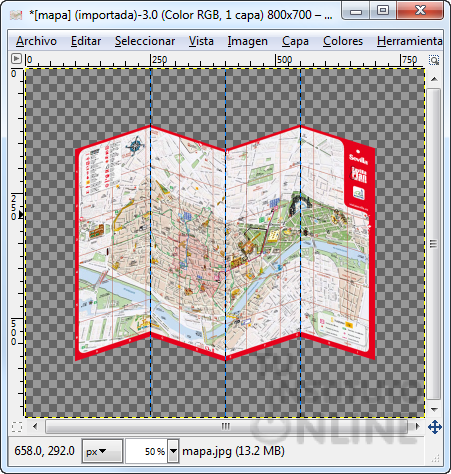

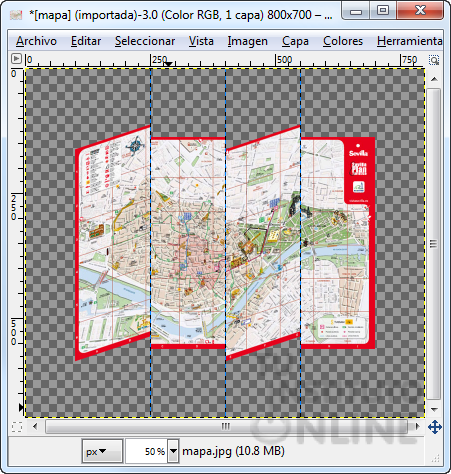

Ahora haremos lo mismo con las partes 2 y 4, pero en este caso usaremos de inclinación 50 en positivo y no -50.

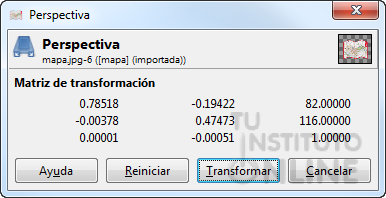

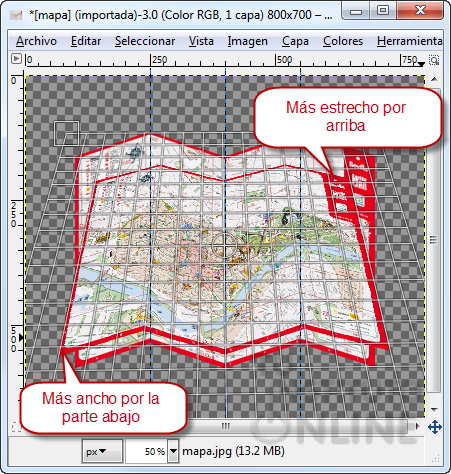

Ahora simularemos que el mapa está sobre una mesa, inclinado. Para ello utilizaremos la herramienta de perspectiva . Haremos que los extremos superiores estén más juntos y que los inferiores estén más separados. Hacemos clic en Transformar.
Creamos una nueva capa con el menú Capa → Capa nueva. A esta capa la llamaremos fondo y en Tipo de relleno de la capa seleccionaremos Blanco. Movemos la capa a la parte inferior, para que haga de fondo.
Eliminamos cualquier selección que haya con Seleccionar → Nada.

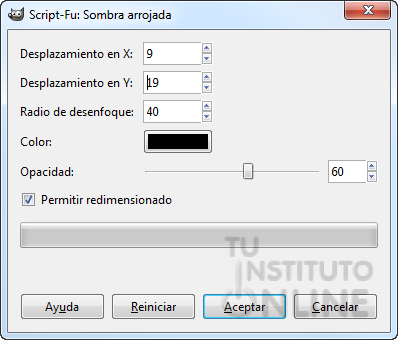

Ahora añadiremos una sombra al mapa para darle un efecto más realista. Activamos la capa que contiene el mapa haciendo clic sobre ella. Desde el menú Filtros → Luces y sombras → Sombra arrojada

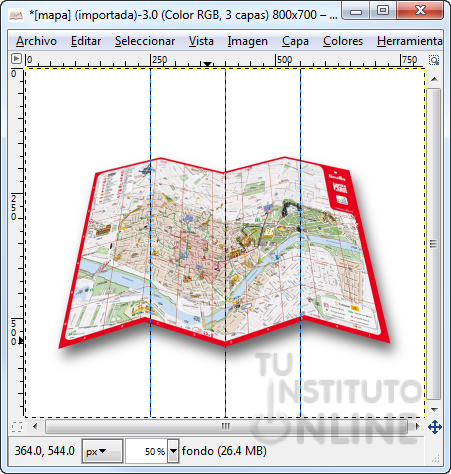

Tras aceptar el resultado de la imagen es el siguiente:
Guardamos la imagen como mapa3d.jpg.
Sube el archivo mapa3d.jpg a la plataforma.
Todos los ejercicios que realices tendrás que subirlos en el mismo lugar de la plataforma.
Ejercicio
Ahora ha llegado el momento de que hagas los mismo con otra imagen.
Busca una imagen por Internet y aplica la misma técnica que has aprendido.
